CSRMF型安全地毯控制器

产品介绍:CSRMF型安全地毯控制器应用于工业安全系统,可与安全地毯配套使用,增强设备安全系统的可靠性,构成更加安全的防护系统。

分享到:

产品特点

1、CSRMF型安全地毯控制器采用DC24V电源
2、1组常闭触点输出,1组常开触点输出
3、双通道操作模式,可完成对地毯和控制器的自检
4、具有电源指示灯和输出状态指示灯
5、通过扩展模块,可以增加安全触点的数量
6、输出模式手动复位、自动复位可切换
7、带有一路DC24V有源报警输出,输出模式可切换
8、电路中带有自我监控的冗余电路

接线方式

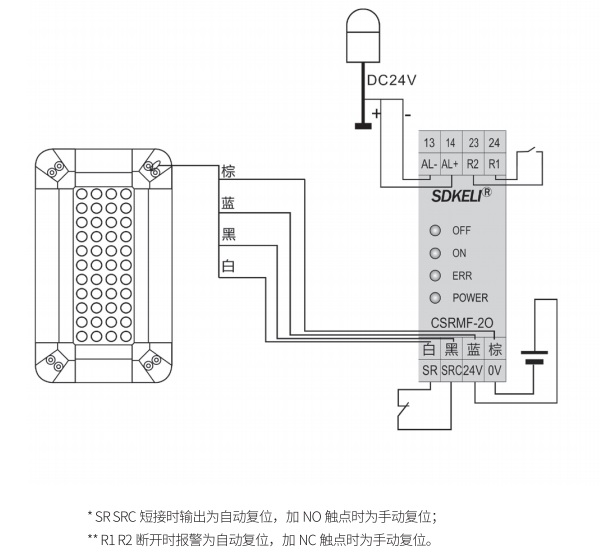

将安全地毯的白黑蓝棕四根线按照下图接到控制器的白、黑、蓝、棕四个端子上,COM与NC为常闭触点,COM与ON为常开触点。R1、R2短接时为自动复位,R1、R2断开时为手动复位。2芯电源线标准线长1.5m4芯输出线标准线长2m









参考标准 EN/IEC61496-1(Type4 ESPE)
执行标准 ISO 13849-1(Cat.4); 2004/108/EC(EMC指令); 2006/42/EC(机械安全指令)
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -30℃~70℃
环境湿度 工作 35%RH~85%RH
存储 35%RH~95%RH
抗振能力 频率10~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
抗冲击能力 加速度100m/s2,脉冲持续时间16ms,X、Y及Z方向各1000次
防护等级 IP50
电源电压 DC24V±10%
功耗 ≤3W
响应时间 <20ms
安全输出 1常开1常闭无源触点
负载能力 AC15:5A/250V
DC13:   5A/24V
上电启动时间 <1s
检测功能 上电自检
工作过程中实时自检
保护电路 过压过流保护
状态指示 POWER:黄色,上电时亮
ERR:红色,地毯故障时亮
ON:绿色,输出继电器吸合时亮
OFF:红色,输出继电器释放时亮
介电强度 AC1500V,60s无击穿或闪络
实现功能 安全地毯的实时监控
控制输出的复位形式设置;报警输出的复位形式设置
继电器寿命 电气寿命:≥100万次
机械寿命:≥1000万次

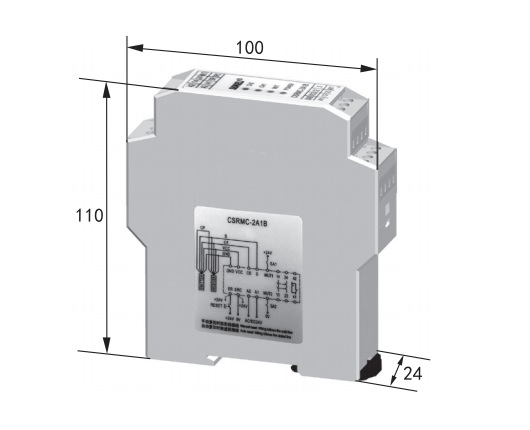

外形尺寸(mm) 110×100×24(采用免锁螺丝可封插式端子台时尺寸为110×115×24)

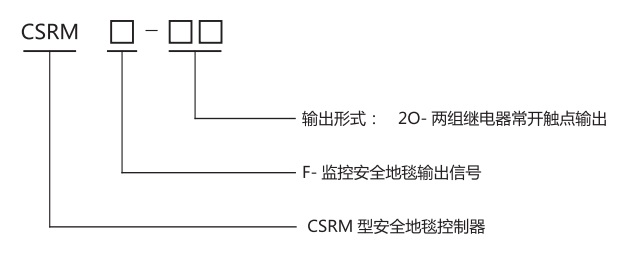

CSRMF-1A1B型安全地毯控制器编号:
CSRMF-1A1B型安全地毯控制器编号图
