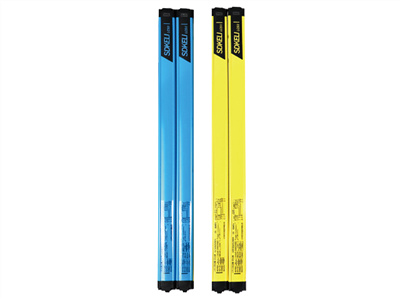

LCSII型光栅

产品介绍:LCSII型安全光栅针对自动化领域设计开发,体积小巧、结构精致、抗干扰能力强,产品依据IEC61496-1和IEC61496-2标准。

分享到:

产品特点

1、高安全性的小型化光栅,采用TUV验证的光幕技术平台研发而成
2、高可靠性的小型化光栅,体积精小且内部有骨架支撑,结构稳定可靠
3、高性价比的小型化光栅,性能优越,可靠并经济
4、采用CAN总线通信,确保系统的安全性和抗干扰能力
5、NPN、PNP一体化输出,接线灵活,方便现场应用
6、端盖集成状态指示,可远距离清晰辨识光幕工作状态
7、采用柔性线缆甩线输出方式,节约安装空间

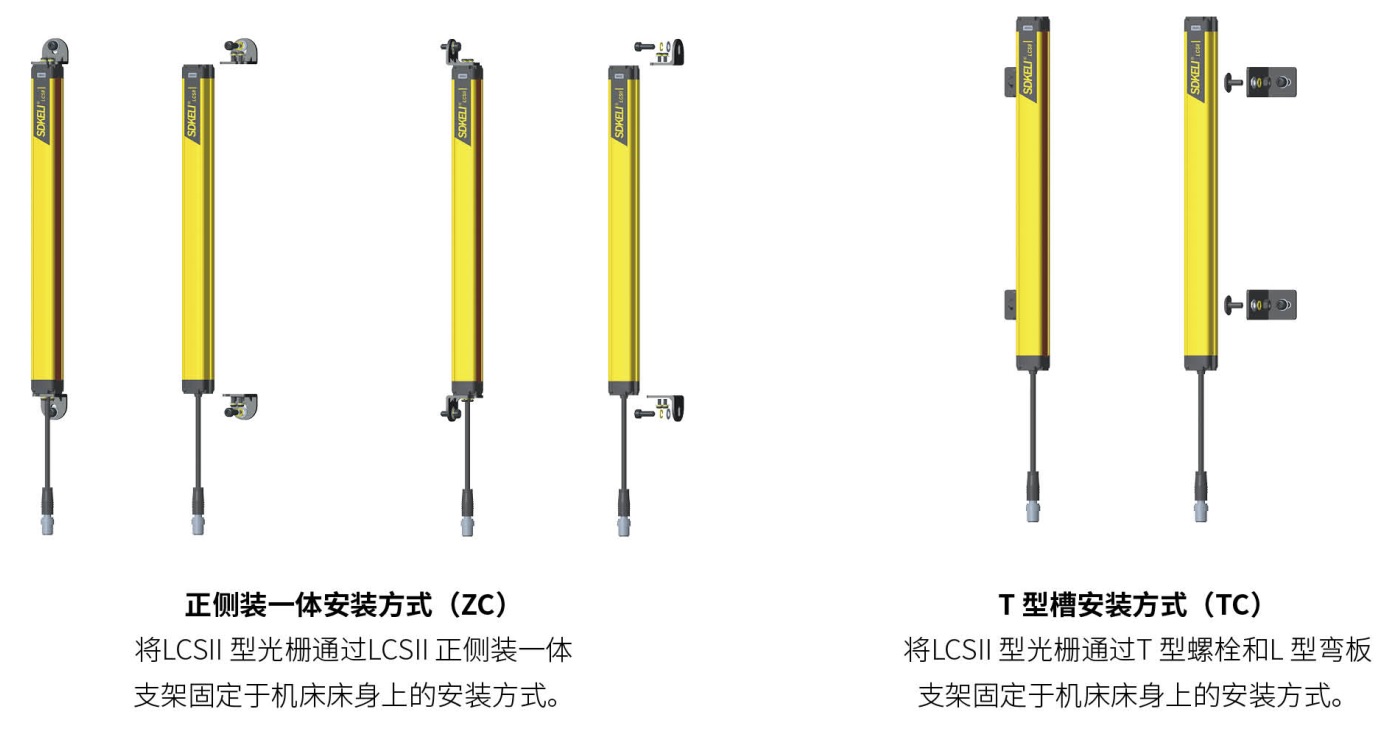

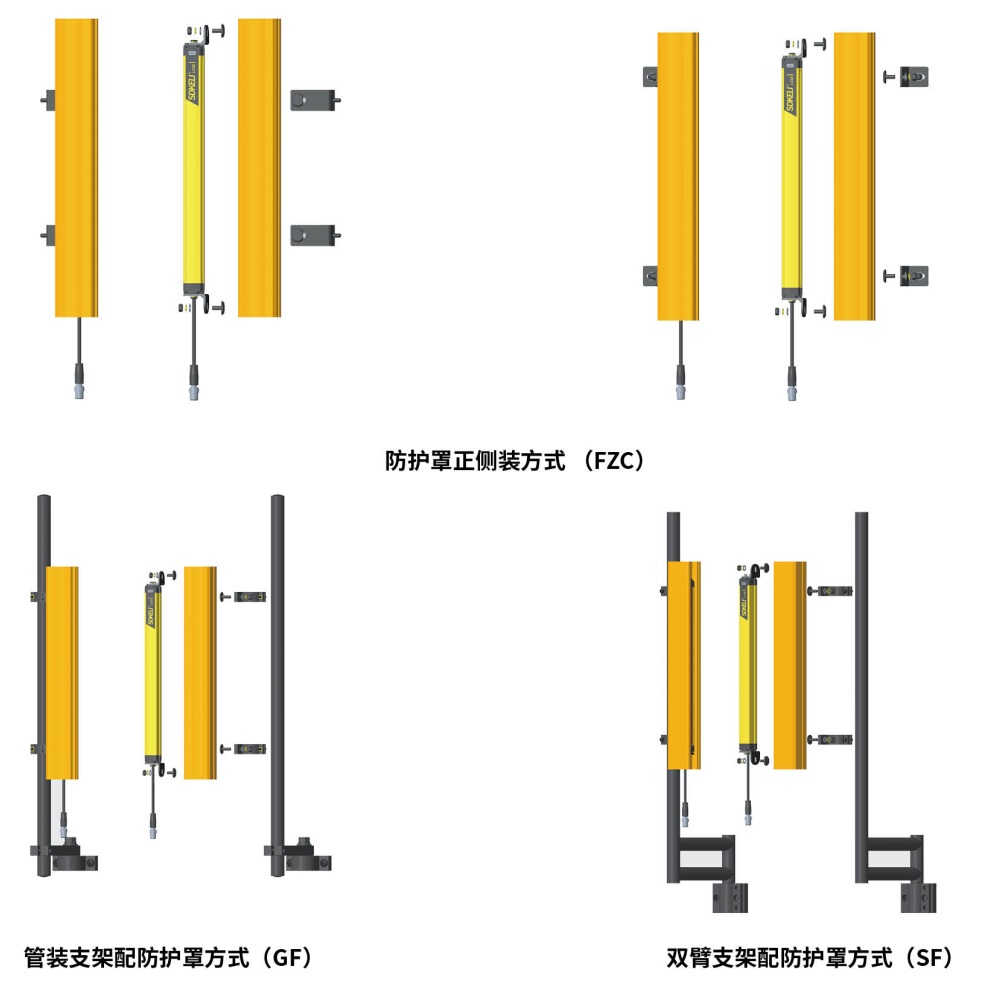

产品组成

由发光器、受光器、传输线组成

规格型号

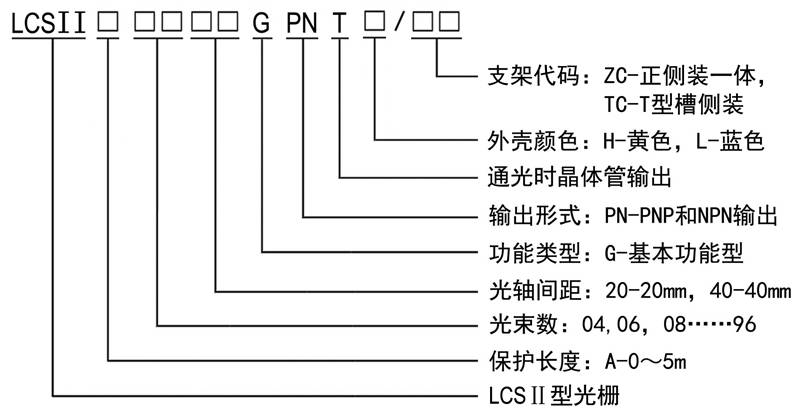

LCSII型光栅规格型号图

典型接线图

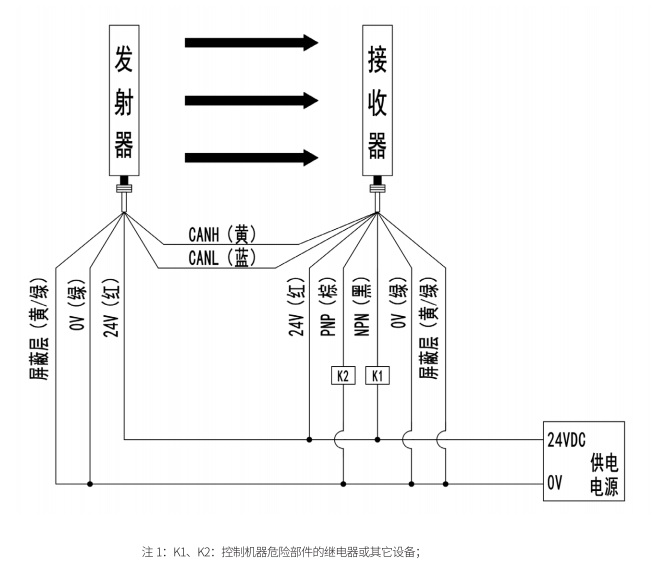

LCSII 安全光栅接线图
光学特性
检测光源 红外LED(中心波长850nm)
保护高度 20间距;20×(光束数-1) 单位:mm
40间距;40×(光束数-1)+20 单位:mm
EAA <5°
光轴间距 20mm 40mm
检测精度 30mm 50mm
光束数 8、12、16...96 4、6、8...48
保护长度 0~5m
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35%RH~85%RH
存储 35%RH~95%RH
抗光干扰 白炽光源 1000Lux
EMC 满足Type4光幕标准
抗振动 频率10Hz~55Hz;振幅:0.35±0.05mm;扫描次数:三轴,每轴20次
抗冲击 加速度10g;脉冲持续时间:16ms;碰撞次数:三轴,每轴1000±10次
防护等级 IP54
外形尺寸 26.5×35×Jmm(J为发光器/受光器长度)
电气特性
电源电压 DC24V±10%
消耗电流 发光器 ≤30mA
受光器 ≤80mA(空载)
响应时间 8.4~84ms(随保护高度递增,响应时间增加)
输出特性 NPN输出 NPN晶体管输出;通光时晶体管ON,带负载能力≤200mA,输出电压≤2V。遮光时晶体管OFF,输出电压≥VCC-2V
PNP输出 PNP晶体管输出;通光时晶体管ON,带负载能力≤200mA,输出电压≥VCC-2V。遮光时晶体管OFF,输出电压≤2V

单位:mm

光轴间距20 光轴间距40
检测精度30 检测精度50
光束数 规格型号 保护高度H 光束数 规格型号 保护高度H
8 LCSIIA0820GPNT 140 4 LCSIIA0440GPNT 140
12 LCSIIA1220GPNT 220 6 LCSIIA0640GPNT 220
16 LCSIIA1620GPNT 300 8 LCSIIA0840GPNT 300
20 LCSIIA2020GPNT 380 10 LCSIIA1040GPNT 380
24 LCSIIA2420GPNT 460 12 LCSIIA1420GPNT 460
28 LCSIIA2820GPNT 540 14 LCSIIA1440GPNT 540
32 LCSIIA3220GPNT 620 16 LCSIIA1640GPNT 620
36 LCSIIA3620GPNT 700 18 LCSIIA1840GPNT 700
40 LCSIIA4020GPNT 780 20 LCSIIA2040GPNT 780
44 LCSIIA4420GPNT 860 22 LCSIIA2240GPNT 860
48 LCSIIA4820GPNT 940 24 LCSIIA2440GPNT 940
52 LCSIIA5220GPNT 1020 26 LCSIIA2640GPNT 1020
56 LCSIIA5620GPNT 1100 28 LCSIIA2840GPNT 1100
60 LCSIIA6020GPNT 1180 30 LCSIIA3040GPNT 1180
64 LCSIIA6420GPNT 1260 32 LCSIIA3240GPNT 1260
68 LCSIIA6820GPNT 1340 34 LCSIIA3440GPNT 1340
72 LCSIIA7220GPNT 1420 36 LCSIIA3640GPNT 1420
76 LCSIIA7620GPNT 1500 38 LCSIIA3840GPNT 1500
80 LCSIIA8020GPNT 1580 40 LCSIIA4040GPNT 1580
84 LCSIIA8420GPNT 1660 42 LCSIIA4240GPNT 1660
88 LCSIIA8820GPNT 1740 44 LCSIIA4440GPNT 1740
92 LCSIIA9220GPNT 1820 46 LCSIIA4640GPNT 1820
96 LCSIIA9620GPNT 1900 48 LCSIIA4840GPNT 1900

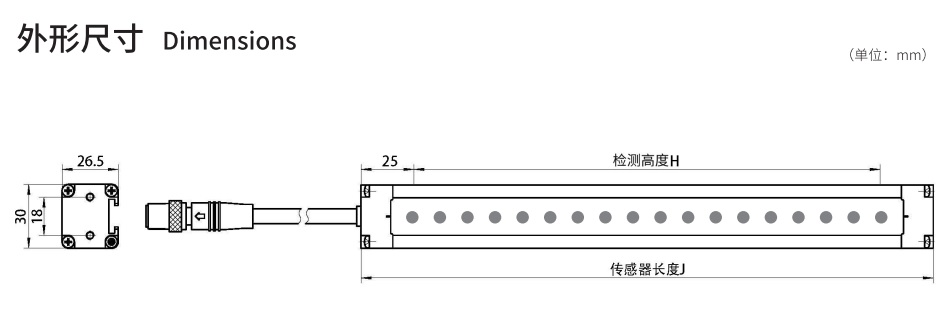

H表示保护高度、J表示发/受光器长度(单位:mm)

光轴间距20 光轴间距40
检测精度30 检测精度50
光束数 H J 光束数 H J
8 140 190 4 140 190
12 220 270 6 220 270
16 300 350 8 300 350
20 380 430 10 380 430
24 460 510 12 460 510
28 540 590 14 540 590
32 620 670 16 620 670
36 700 750 18 700 750
40 780 830 20 780 830
44 860 910 22 860 910
48 940 990 24 940 990
52 1020 1070 26 1020 1070
56 1100 1150 28 1100 1150
60 1180 1230 30 1180 1230
64 1260 1310 32 1260 1310
68 1340 1390 34 1340 1390
72 1420 1470 36 1420 1470
76 1500 1550 38 1500 1550
80 1580 1630 40 1580 1630
84 1660 1710 42 1660 1710
88 1740 1790 44 1740 1790
92 1820 1870 46 1820 1870
96 1900 1950 48 1900 1950
