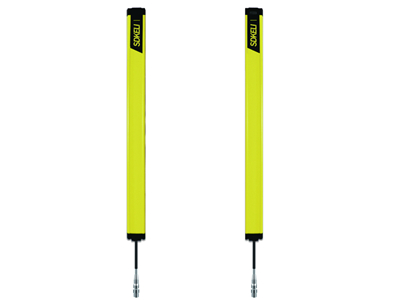

LCS3型光栅

产品介绍：LCS3型光栅采用 TÜV认证光栅技术平台设计开发；体积小巧、结构精致；支持线同步与光同步两种模式，抗干扰能力强；保护高度高达 2872mm，稳定对光距离大于 15m；广泛适用于自动化领域。

分享到：

产品特点

1、采用 TÜV认证光栅技术平台，符合国际安全标准，确保可靠防护
2、内置强化骨架支撑，机械强度高，抗冲击振动，适应严苛工业环境
3、高性能与低成本兼备，兼顾可靠性和经济性需求
4、支持线同步与光同步两种模式，抗光干扰及电磁干扰能力突出，运行更稳定
5、NPN/PNP一体化输出接口，兼容性强，便于现场快速部署
5、接收器端盖集成高亮状态指示灯，远距离可视，实时反馈光栅工作状态

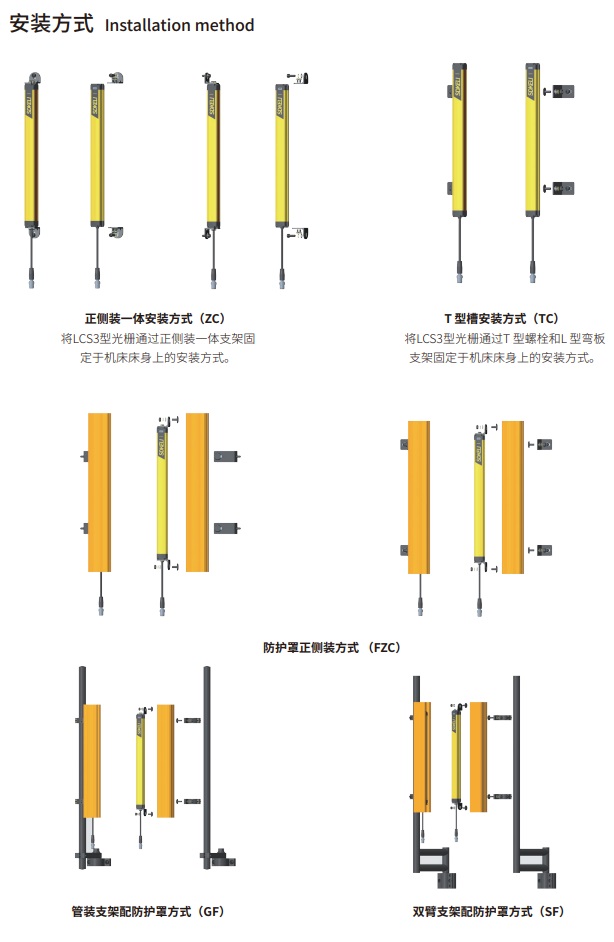

6、小型化机身，支持正装、侧装及 T型槽多种安装方式，适应复杂空间需求
7、柔性线缆甩线输出，节省安装空间，简化走线流程

产品组成

由发光器、接收器、传输线组成

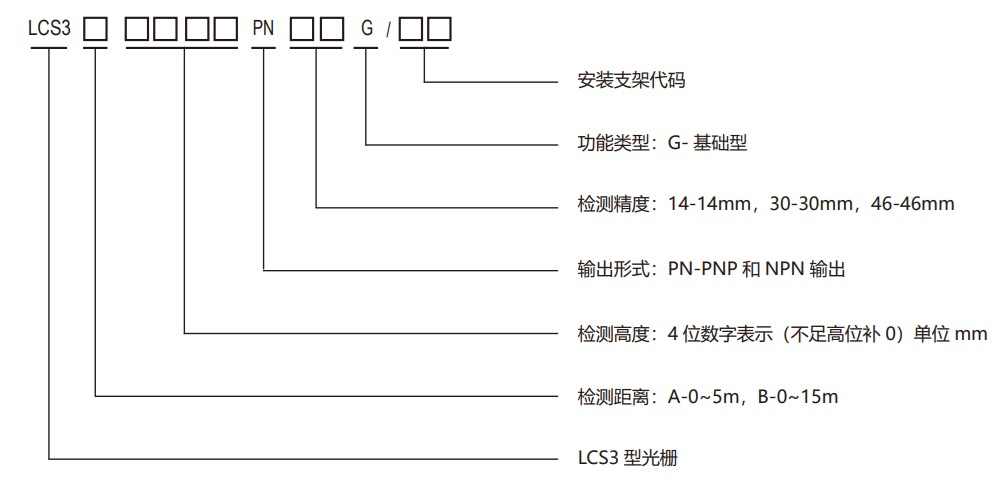

规格型号

典型接线图

光学特性
检测光源	红外LED（中心波长850nm）
光轴间距	8mm	24mm	40mm
检测精度	14mm	30mm	46mm
检测距离	A：0～5m，B：0～15m
检测高度	112 mm～2872 mm（见LCS3型光栅规格型号参数一览表）
环境特性
环境温度		工作	-10℃~55℃（无结霜及凝雾）
环境温度		存储	-40℃~70℃
环境湿度		工作	35％RH~85％RH
环境湿度		存储	35％RH~95％RH
抗光干扰		10000Lux
EMC		满足Type4光幕标准
抗振动		频率10Hz~55Hz;振幅：0.35±0.05mm;扫描次数：三轴，每轴20次
抗冲击		加速度10g;脉冲持续时间：16ms;碰撞次数：三轴，每轴1000±10次
防护等级		IP54
外形尺寸		26.5×30×Jmm(J为发光器/受光器长度)
电气特性
电源电压		24V DC±20% (纹波±5%)
消耗电流		发射器	≤200mA
消耗电流		接收器	≤200mA（空载）
响应时间		根据光束数不同，具体见规格型号一览表
输出特性		NPN输出	NPN晶体管输出；通光时晶体管ON，带负载能力≤200mA,输出电压≤2V。遮光时晶体管OFF，输出电压≥VCC-2V
输出特性		PNP输出	PNP晶体管输出；通光时晶体管ON，带负载能力≤200mA,输出电压≥VCC-3V。遮光时晶体管OFF，输出电压≤2V
启动时间		＜2s
检测功能		上电自检，工作过程中实时自检
保护电路		过压过流保护，输出短路保护

规格型号参数一览表(H表示检测高度，J表示发射器接收器长度，L表示钢管长度，C表示防护罩长度，单位mm)。备注：''□''表示检测距离系列号，A型：0～8m；B型：0～15m
14mm系列	规格型号	光束数	H	J	L	C	响应时间（ms）
	LCS3□0112PN14G	15	112	150	500	220	＜8
	LCS3□0152PN14G	20	152	190	500	260	＜9
	LCS3□0192PN14G	25	192	230	500	300	＜11
	LCS3□0232PN14G	30	232	270	500	340	＜12
	LCS3□0272PN14G	35	272	310	750	380	＜14
	LCS3□0312PN14G	40	312	350	750	420	＜15
	LCS3□0352PN14G	45	352	390	750	460	＜17
	LCS3□0392PN14G	50	392	430	750	500	＜18
	LCS3□0432PN14G	55	432	470	750	540	＜20
	LCS3□0472PN14G	60	472	510	750	580	＜21
	LCS3□0512PN14G	65	512	550	1000	620	＜23
	LCS3□0552PN14G	70	552	590	1000	660	＜24
	LCS3□0592PN14G	75	592	630	1000	700	＜26
	LCS3□0632PN14G	80	632	670	1000	740	＜27
	LCS3□0672PN14G	85	672	710	1000	780	＜29
	LCS3□0712PN14G	90	712	750	1000	820	＜30
	LCS3□0752PN14G	95	752	790	1000	860	＜32
	LCS3□0792PN14G	100	792	830	1200	900	＜33
	LCS3□0832PN14G	105	832	870	1200	940	＜35
	LCS3□0872PN14G	110	872	910	1200	980	＜36
	LCS3□0912PN14G	115	912	950	1200	1020	＜38
	LCS3□0952PN14G	120	952	990	1200	1060	＜39
	LCS3□0992PN14G	125	992	1030	1500	1100	＜41
	LCS3□1032PN14G	130	1032	1070	1500	1140	＜42
	LCS3□1072PN14G	135	1072	1110	1500	1180	＜44
	LCS3□1112PN14G	140	1112	1150	1500	1220	＜45
	LCS3□1152PN14G	145	1152	1190	1500	1260	＜47
	LCS3□1192PN14G	150	1192	1230	1500	1300	＜48
	LCS3□1232PN14G	155	1232	1270	1500	1340	＜50
	LCS3□1272PN14G	160	1272	1310	1750	1380	＜51
	LCS3□1312PN14G	165	1312	1350	1750	1420	＜53
	LCS3□1352PN14G	170	1352	1390	1750	1460	＜54
	LCS3□1392PN14G	175	1392	1430	1750	1500	＜56
	LCS3□1432PN14G	180	1432	1470	1750	1540	＜57
	LCS3□1472PN14G	185	1472	1510	1750	1580	＜59
	LCS3□1512PN14G	190	1512	1550	2000	1620	＜60
	LCS3□1552PN14G	195	1552	1590	2000	1660	＜62
	LCS3□1592PN14G	200	1592	1630	2000	1700	＜63
	LCS3□1632PN14G	205	1632	1670	2000	1740	＜65
	LCS3□1672PN14G	210	1672	1710	2000	1780	＜66
	LCS3□1912PN14G	240	1912	1950		2020	＜75
	LCS3□2152PN14G	270	2152	2190		2260	＜84
	LCS3□2392PN14G	300	2392	2430		2500	＜93
	LCS3□2872PN14G	360	2872	2910		2980	＜111
30mm系列	LCS3□0112PN30G	6	112	150	500	220	<5
	LCS3□0152PN30G	8	152	190	500	260	<5
	LCS3□0192PN30G	9	192	230	500	300	<6
	LCS3□0232PN30G	11	232	270	500	340	<6
	LCS3□0272PN30G	13	272	310	750	380	<7
	LCS3□0312PN30G	15	312	350	750	420	<8
	LCS3□0352PN30G	16	352	390	750	460	<8
	LCS3□0392PN30G	18	392	430	750	500	<8
	LCS3□0432PN30G	20	432	470	750	540	<9
	LCS3□0472PN30G	21	472	510	750	580	<9
	LCS3□0512PN30G	23	512	550	1000	620	<10
	LCS3□0552PN30G	25	552	590	1000	660	<11
	LCS3□0592PN30G	26	592	630	1000	700	<11
	LCS3□0632PN30G	28	632	670	1000	740	<11
	LCS3□0672PN30G	30	672	710	1000	780	<12
	LCS3□0712PN30G	31	712	750	1000	820	<12
	LCS3□0752PN30G	33	752	790	1000	860	<13
	LCS3□0792PN30G	35	792	830	1200	900	<14
	LCS3□0832PN30G	36	832	870	1200	940	<14
	LCS3□0872PN30G	38	872	910	1200	980	<14
	LCS3□0912PN30G	40	912	950	1200	1020	<15
	LCS3□0952PN30G	41	952	990	1200	1060	<15
	LCS3□0992PN30G	43	992	1030	1500	1100	<16
	LCS3□1032PN30G	45	1032	1070	1500	1140	<17
	LCS3□1072PN30G	46	1072	1110	1500	1180	<17
	LCS3□1112PN30G	48	1112	1150	1500	1220	<17
	LCS3□1152PN30G	50	1152	1190	1500	1260	<18
	LCS3□1192PN30G	51	1192	1230	1500	1300	<18
	LCS3□1232PN30G	53	1232	1270	1500	1340	<19
	LCS3□1272PN30G	55	1272	1310	1750	1380	<20
	LCS3□1312PN30G	56	1312	1350	1750	1420	<20
	LCS3□1352PN30G	58	1352	1390	1750	1460	<20
	LCS3□1392PN30G	60	1392	1430	1750	1500	<21
	LCS3□1432PN30G	61	1432	1470	1750	1540	<21
	LCS3□1472PN30G	63	1472	1510	1750	1580	<22
	LCS3□1512PN30G	65	1512	1550	2000	1620	<23
	LCS3□1552PN30G	66	1552	1590	2000	1660	<23
	LCS3□1592PN30G	68	1592	1630	2000	1700	<23
	LCS3□1632PN30G	70	1632	1670	2000	1740	<24
	LCS3□1672PN30G	71	1672	1710	2000	1780	<24
	LCS3□1912PN30G	81	1912	1950		2020	<27
	LCS3□2152PN30G	91	2152	2190		2260	<30
	LCS3□2392PN30G	101	2392	2430		2500	<33
	LCS3□2872PN30G	121	2872	2910		2980	<39
46mm系列	LCS3□0112PN46G	4	112	150	500	220	<4
	LCS3□0152PN46G	5	152	190	500	260	<5
	LCS3□0192PN46G	6	192	230	500	300	<5
	LCS3□0232PN46G	7	232	270	500	340	<5
	LCS3□0272PN46G	8	272	310	750	380	<5
	LCS3□0312PN46G	9	312	350	750	420	<6
	LCS3□0352PN46G	10	352	390	750	460	<6
	LCS3□0392PN46G	11	392	430	750	500	<6
	LCS3□0432PN46G	12	432	470	750	540	<7
	LCS3□0472PN46G	13	472	510	750	580	<7
	LCS3□0512PN46G	14	512	550	1000	620	<7
	LCS3□0552PN46G	15	552	590	1000	660	<8
	LCS3□0592PN46G	16	592	630	1000	700	<8
	LCS3□0632PN46G	17	632	670	1000	740	<8
	LCS3□0672PN46G	18	672	710	1000	780	<8
	LCS3□0712PN46G	19	712	750	1000	820	<9
	LCS3□0752PN46G	20	752	790	1000	860	<9
	LCS3□0792PN46G	21	792	830	1200	900	<9
	LCS3□0832PN46G	22	832	870	1200	940	<10
	LCS3□0872PN46G	23	872	910	1200	980	<10
	LCS3□0912PN46G	24	912	950	1200	1020	<10
	LCS3□0952PN46G	25	952	990	1200	1060	<11
	LCS3□0992PN46G	26	992	1030	1500	1100	<11
	LCS3□1032PN46G	27	1032	1070	1500	1140	<11
	LCS3□1072PN46G	28	1072	1110	1500	1180	<11
	LCS3□1112PN46G	29	1112	1150	1500	1220	<12
	LCS3□1152PN46G	30	1152	1190	1500	1260	<12
	LCS3□1192PN46G	31	1192	1230	1500	1300	<12
	LCS3□1232PN46G	32	1232	1270	1500	1340	<13
	LCS3□1272PN46G	33	1272	1310	1750	1380	<13
	LCS3□1312PN46G	34	1312	1350	1750	1420	<13
	LCS3□1352PN46G	35	1352	1390	1750	1460	<14
	LCS3□1392PN46G	36	1392	1430	1750	1500	<14
	LCS3□1432PN46G	37	1432	1470	1750	1540	<14
	LCS3□1472PN46G	38	1472	1510	1750	1580	<14
	LCS3□1512PN46G	39	1512	1550	2000	1620	<15
	LCS3□1552PN46G	40	1552	1590	2000	1660	<15
	LCS3□1592PN46G	41	1592	1630	2000	1700	<15
	LCS3□1632PN46G	42	1632	1670	2000	1740	<16
	LCS3□1672PN46G	43	1672	1710	2000	1780	<16
	LCS3□1912PN46G	49	1912	1950		2020	<18
	LCS3□2152PN46G	55	2152	2190		2260	<20
	LCS3□2392PN46G	61	2392	2430		2500	<21
	LCS3□2872PN46G	73	2872	2910		2980	<25
