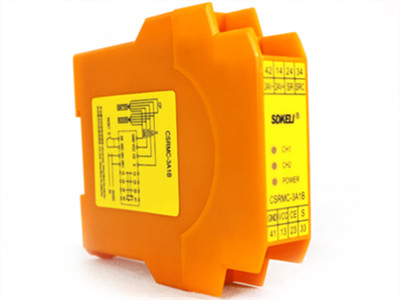

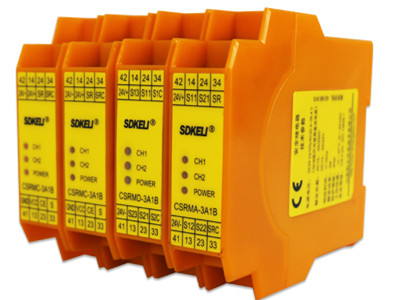

CSRM系列安全继电器模块

产品介绍:CSRM安全继电器模块符合EN/ISO 13849-1Cat.4/PLe安全要求,适用于高安全要求的工业现场中对各种信号的监控——包括急停信号、安全门开关信号、安全光栅信号、采用脉冲输出的安全光幕信号以及双手按钮信号。

分享到:

产品特点

1、安全继电器模块触点强制导向,监控更有效,更安全
2、CSRM安全继电器模块拥有更纤小的外部尺寸,采用插拔端子连接,方便安装
3、CSRM安全继电器模块拥有3常开1常闭输出和2常开1常闭输出俩种形式,控制能力更强

CSRMA-两路常闭开关监控

1、监控两路常闭开关信号——急停按钮、安全门开关等
2、对两路信号间的短路进行监控
3、对任意单一开关短路、短路进行监控,开关不一致时尽心锁定
4、自动、手动复位可调。2A1B模块在手动复位模式下,可对复位按钮进行检测,强制单次复位,必须断开复位按钮后方可进行下一次的复位操作
5、具有外部设备监控功能,用于监控控制机器危险部件的继电器的故障状态,如触点粘连

CSRMB-两路晶体管信号监控

1、监控俩路晶体管信号——光电开关、安全光栅等
2、配合外围电路,也可以实现对两路常闭开关信号的监控
3、全回路自检,当两路信号不一致时进行锁定
4、对光栅信号残压具有更广泛的适应能力,残压大于10V是仍能稳定工作
5、能监控NPN信号和PNP信号,适应能力更强
6、自动、手动复位可调。2A1B模块在手动复位模式下,可对复位按钮进行检测,强制单次复位,必须断开复位按钮后方可进行下一次的复位操作
7、2A1B模块可实现抑制功能
8、具有外部设备监控功能,用于监控控制机器危险部件的继电器的故障状态,如触点粘连

CSRMC-脉冲信号监控

1、监控具有脉冲信号输出的安全光幕输出信号
2、窄波带滤波设计,中心频率4KHz,有效避免其它干扰信号的误触发
3、适应科力光电KS02H和KS06型安全光幕
4、自动、手动复位可调,2A1B模块在手动复位模式下,可对复位按钮进行检测, 强制单次复位,必须断开复位按钮后方可进行下一次的复位操作
5、2A1B模块可实现抑制功能
6、具有外部设备监控功能,用于监控控制机器危险部件的继电器的故障状态,如触点粘连

CSRMD-双手按钮监控

1、监控双手按钮信号
2、按钮信号一致性检测,当双手按钮触发时差大于0.5S时,视为无效触发
3、独立双回路工作,全回路自检,当两路信号不一致时进行锁定
4、2A1B模块可实现外部设备监控功能,用于监控控制机器危险部件的继电器的故障状态,如触点粘连

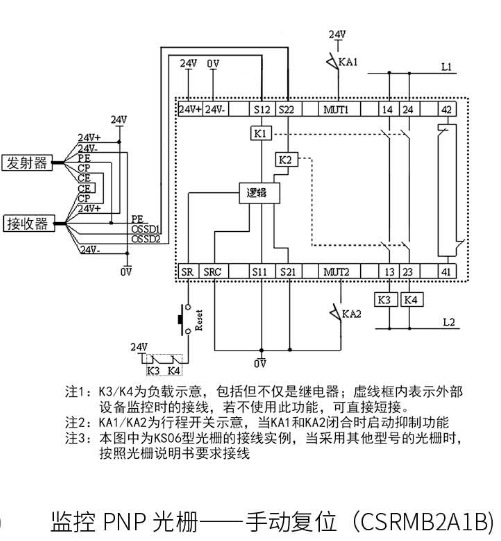

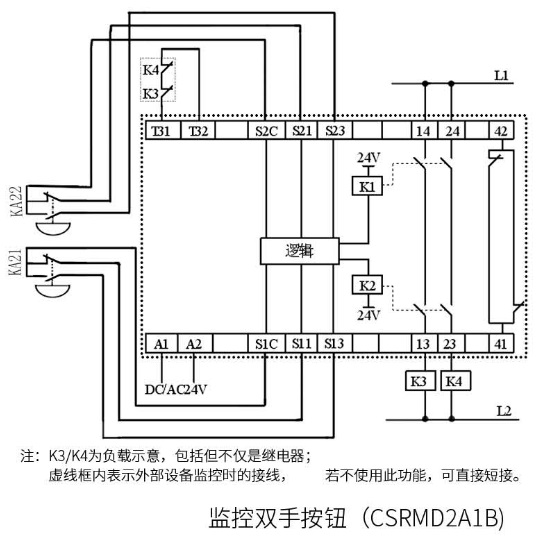

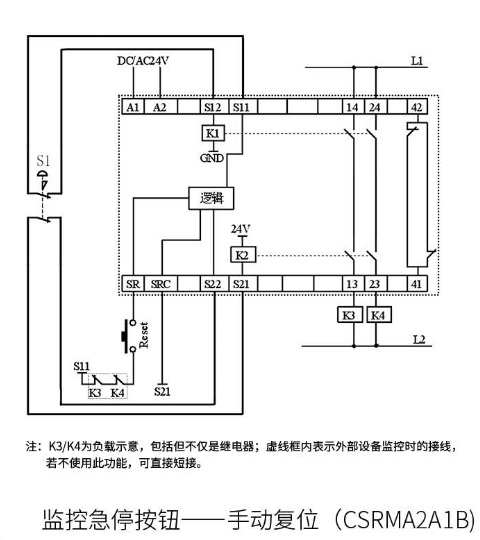

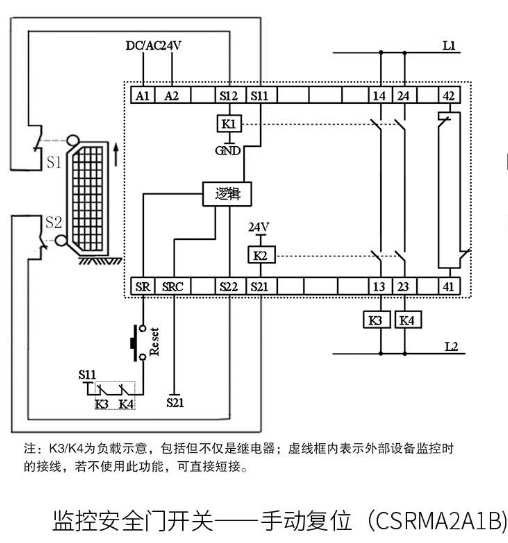

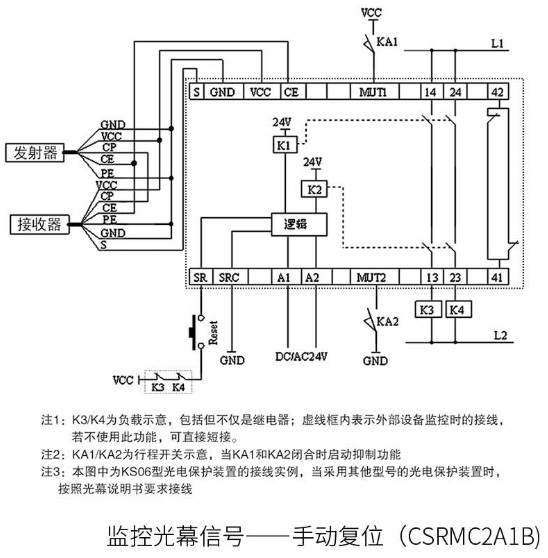

典型布线图

安全继电器模块典型布线图1 安全继电器模块典型布线图2
安全继电器模块典型布线图3 安全继电器模块典型布线图4

技术参数
执行标准 ISO 13849-1(PLe);2004/108/EC(EMC指令);2006/42/EC(机械安全指令)
环境特性
环境温度 工作 -10℃~55℃(无结霜及凝雾)
存储 -40℃~70℃
环境湿度 工作 35%RH~85%RH
存储 35%RH~95%RH
防护等级 IP50

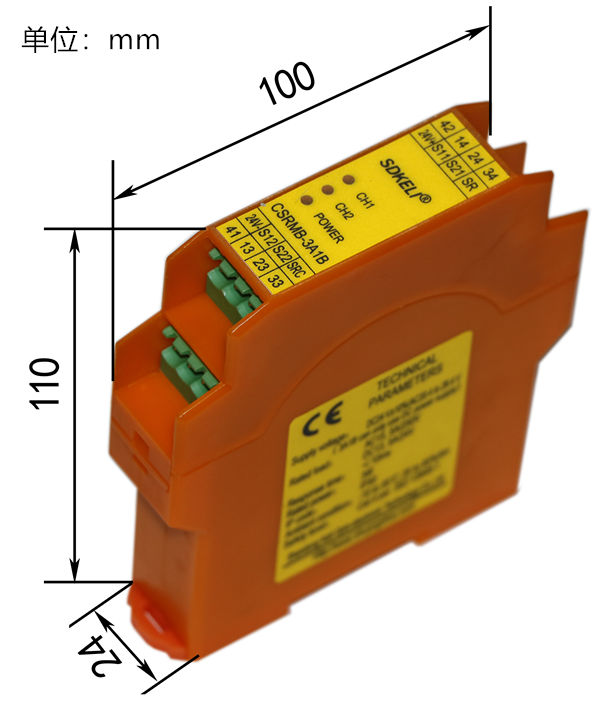

外形尺寸 110×100×24mm(采用免锁螺丝可封插式端子台时尺寸为110×115×24mm)
电气特性
电源电压 AC20.4V~26.4V或DC24V±10%(3A1B模块和B型模块仅可使用DC电源)
功耗 ≤3W(C模块配套光幕的电源由模块提供,其总功耗≤10W)
负载能力 AC15:5A/250v
DC13:5A/24V
相应时间 AC1500V,60S无击穿或闪络
继电器寿命 ≥100万次(电气寿命)

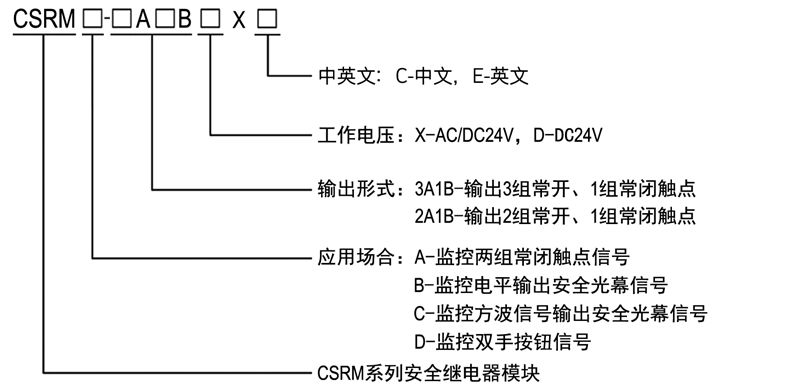

规格型号:

安全继电器模块
